Провода, используемые в видеонаблюдении. Витая пара
В проектировании и монтаже систем видеонаблюдения используются разные типы кабелей - коаксиальный, оптоволокно и витая пара. О достоинствах и недостатках последнего мы и поговорим сегодня.
Что такое "витая пара"? Это два провода, помещенных в изоляцию и скрученных вместе. Скручивают их для того, чтобы внешние помехи действовали одинаково на каждый провод. Таких пар в общей оплетке может быть несколько, по типу изоляции они бывают:

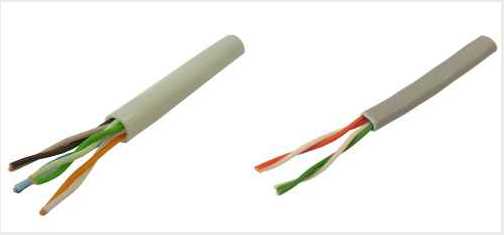

- незащищенными (без экрана вокруг каждой пары)-UTP
- фольгированными (с одним общим экраном из фольги)-FTP

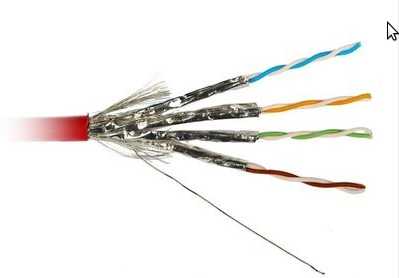

- защищенными (отдельный экран для каждой пары и общий сетчатый)-STP
- фольгированными экранированными (общий медный и фольга для каждой пары)-S/FTP
- незащищенный экранированный (общий двойной из меди и фольги)-SF/UTP
Наличие экрана - лучшая защита от любых наводок. Информацию по витой паре можно передавать на расстояние до двух километров, это выгодно отличает его от коаксиального кабеля. Кроме того, так как провода свиты между собой, они защищены от электромагнитных помех, а при использовании приемников/передатчиков видеосигнала можно получить качественное изображение не зависимо от длины проводки. Возможность использовать один кабель для передачи всех сигналов (видео, аудио и PTZ) значительно снижает финансовые расходы на монтаж системы видеонаблюдения. Причем, количество сигналов ограничено только количеством витых пар в оплетке. Особенно экономия заметна при создании системы видеонаблюдения, состоящей из множества видеокамер, отдаленных друг от друга на приличные расстояния.
Недостатки витой пары заключаются в следующем:
При сращивании отдельных кусков (если его приходится тянуть на большое расстояние) важно использовать провода если не с одинаковыми, то хотя бы с очень близкими характеристиками, чтобы сохранить постоянное волновое сопротивление по всей линии.
Если проект системы видеонаблюдения подразумевает протягивание кабеля на два километра, то происходит неизбежная потеря частоты видеосигнала. Для того, чтобы компенсировать этот недостаток, нужно обязательно купить дополнительные приемники и передатчики, что приводит к удорожанию проекта.
