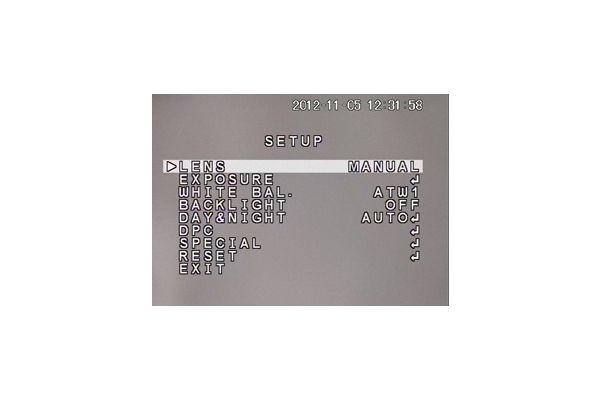

OSD-меню камеры видеонаблюдения

Часто пользователи жалуются на OSD-меню камеры видеонаблюдения. Не всем понятно, как правильно настроить купленную камеру и активировать ее дополнительные функции, в результате оборудование работает не так, как хотелось бы. В основном структура этого меню у всех производителей похожа, особенно главные пункты. Давайте рассмотрим подробнее. Для удобства будем указывать как английские, так и русские названия меню (для русифицированного и нерусифицированного вариантов).

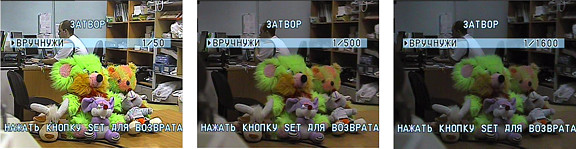

SHUTTER (затвор) - как быстро срабатывает затвор в долях секунды, т.е. как долго он находится в открытом состоянии и накапливает свет. Значение можно выставлять вручную и автоматически (AUTO, FLK, 1/50 - 1/100000). Тут все зависит от освещенности места, в котором установлена камера.

• AUTO - выдержка устанавливается автоматически
• FLK - настройка используется там, где частота сети не равна 50 Герц (скорость затвора выставляется на 1/120 или 1/60, чтобы не было мерцания изображения), в России не актуально.
• Остальные значения 1/50 - для самого яркого отображения и 1/100000 - для самого темного. Иначе говоря, если помещение хорошо освещено, стоит установить не больше 1/50.

AGC (АРУ) - помогает усилить сигнал при недостаточной освещенности. Подпункты меню:

• ---- - значение заблокировано (если "день/ночь" стоит на автоматическом режиме)
• OFF - выключено
• LOW - небольшое
• MIDDLE - среднее
• HIGH - на максимуме

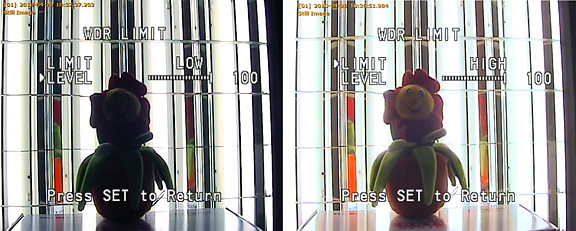

WDR (расширение динамического диапазона) - помогает детализировать как светлые объекты, так и объекты в тени (уменьшает потерю контраста). Например, предмет на фоне светлого окна.

BLC (компенсация задней засветки) - маскирует яркий свет, который мешает увидеть предмет, находящийся за ним. Например, номер автомобиля со светящимися фарами. Может регулироваться как вручную, так и автоматически. Для ручной регулировки устанавливается размер зоны, которую необходимо видеть:

• AREA SEL - выбираем зону
• AREA STATE - включен (ON) или выключен (OFF) - активируем/деактивируем выбранную зону
• GAIN - усиливаем или понижаем яркость
• HEIGHT, WIDTH - высота и ширина области, которую выбрали соответственно
• LEFT/RIGHT, TOP/BOTTOM - сдвигаем ее налево/направо, вверх/вниз по сравнению с центром монитора

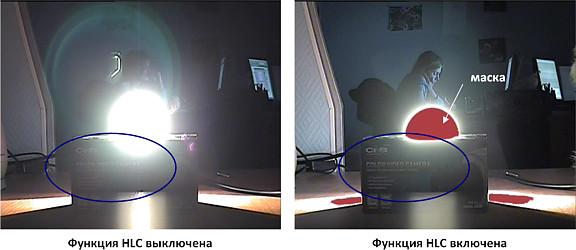

HLC - маскирует сильный луч света. Здесь будут хорошо видны как предметы, находящиеся за ним, так и перед ним.

• LEVEL - установка чувствительности маскировки
• MODE - активация функции на весь день или только на темное время суток (ALL DAY, ONLY NIGHT).
• OFF - отключает BLC и HLC.

WHITE BAL - баланс белого. Тоже может производиться автоматически (ATW - однократная настройка, AWC - подстраивание под изменяющееся освещение каждый раз, MANUAL - ручная).

LENS - настройка диафрагмы

• MANUAL - ручная
• DC - для объективов, имеющих автоматическую регулировку

Дополнительные настройки:

CAMERA ID - можно дать имя камере

MOTION DET - функции детектора движения, если таковой имеется

PRIVACE - те зоны, которые устройство просматривать не будет (до четырех)

Так же, существует множество дополнительных пунктов, в зависимости от модели камеры для видеонаблюдения. Понимание OSD-меню и правильные настройки помогут максимально использовать возможности видеоустройства и спасут вас от разочарования.
