Smartec STH-1230D-PSU1

Термокожухи серии STH-1230 – это оптимальный выбор для защиты телекамеры от климатических воздействий в широком диапазоне температур. Они поставляются в вариантах с одним и двумя обогревателями, а также с или без встроенного импульсного блока питания телекамеры. В версиях с двумя обогревателями, во‑первых, существенно расширен диапазон рабочих температур, а во‑вторых, полностью снята проблема запотевания стекла кожуха изнутри. Первый обогреватель препятствует образованию конденсата при положительных температурах и подогревает воздух внутри кожуха, а второй – расширяет рабочий диапазон в области низких температур.

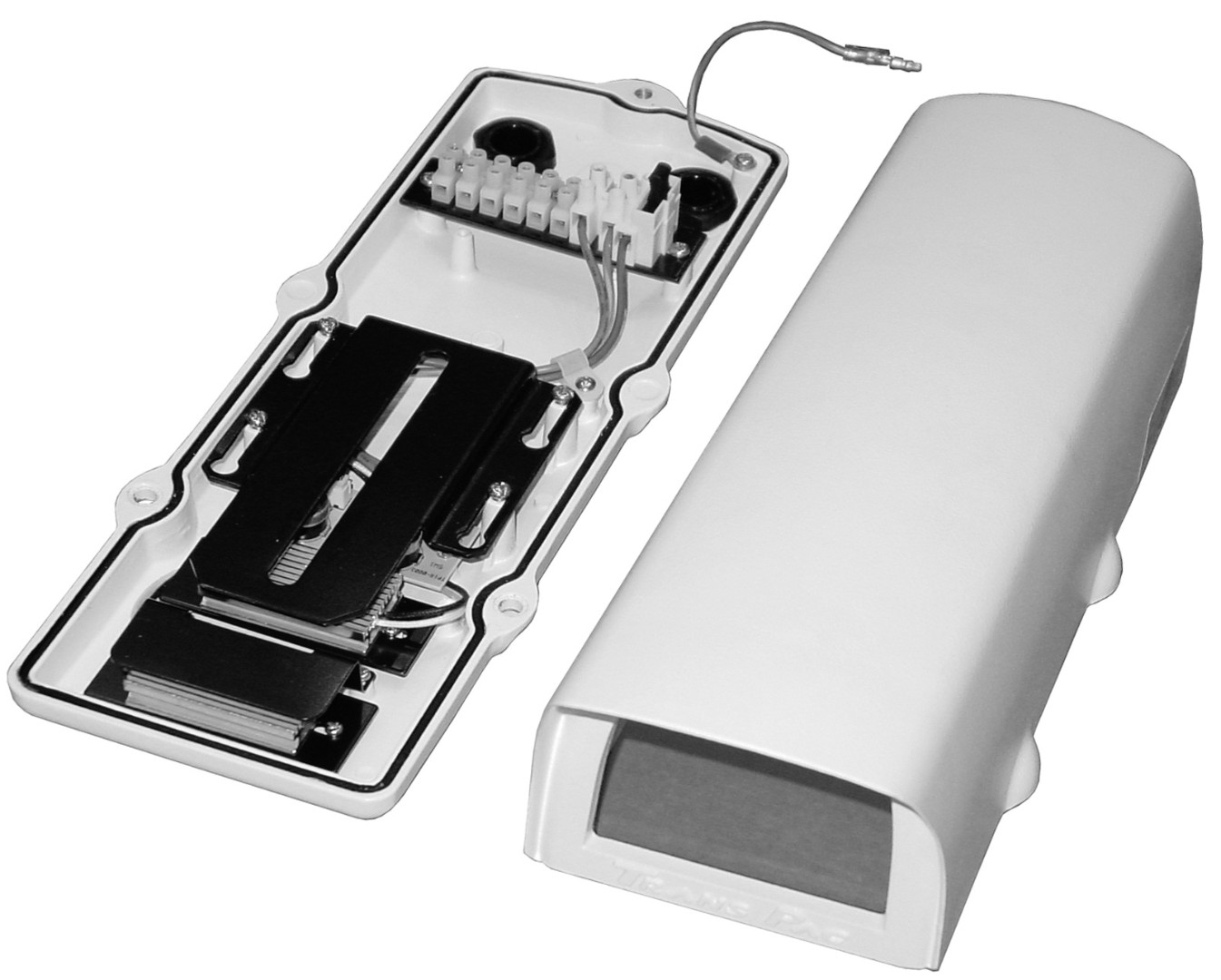

Модели STH-1230S-PSU1 и STH-1230D-PSU1 имеют встроенный импульсный блок питания с выходным напряжением а 12 В и током до 1.5А Полное открытие крышки обеспечивает удобный доступ к телекамере, расположение которой на крепежной пластине можно регулировать. Интегрированный козырек предотвращает попадание прямых солнечных лучей на стекло и появление бликов.

Термокожухи оснащены уплотненными выводами для кабеля, а конструкция штатного кронштейна предусматривает частичную сквозную проводку кабеля с заделкой в стену или выводом наружу у основания кронштейна. Для проведения климатических испытаний кожухи помещались в термокамеру. В камере и в кожухе устанавливалась температура +20°С, которая затем изменялась со скоростью 1°/мин. Внутри каждого кожуха были установлены стандартная ч/б камера с объективом и два датчика (один в центре кожуха над телекамерой, а другой над объективом) для измерения температуры. В кожухах с одним обогревателем при изменении температуры в термокамере от -46 до +42°С температура в центре кожуха изменялась от -15 до +42°С, а температура над объективом – от 0 до +45°С. В кожухах с двумя обогревателями при изменении температуры в термокамере от -56 до +41° температура в центре кожуха изменялась от -12.9 до +39.9°С, а над объективом от +5 до +45.6°С. Как видно из приведенных графиков, для версий с одним обогревателем рабочий температурный диапазон соответствует -40…+50°С, а для версий с двумя обогревателями -55…+50°С.

Основные особенности:

• Степень защиты IP67
• Полное открытие корпуса кожуха
• Кронштейн  в комплекте
• Частичная сквозная проводка кабеля через кронштейн
• Материал корпуса – литой алюминий
• Интегрированный солнцезащитный козырек

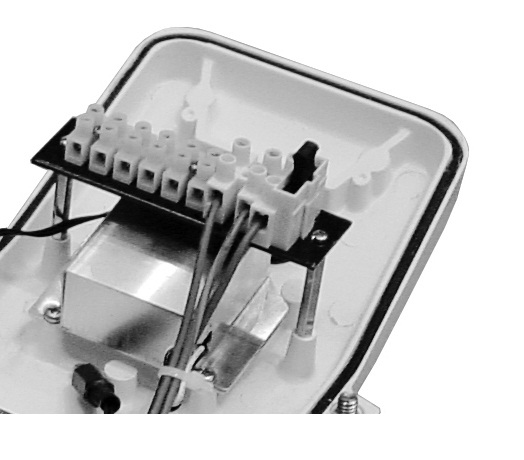

• Удобная клеммная колодка в тыльной части корпуса
• Варианты исполнения – с одним и двумя обогревателями
• Версии с блоками питания телекамеры 12 В пост. тока
• Опция – обогреватели 24 пер.тока/12 пост.тока
