Smartec ST-EL180MLD

Двойной электромагнитный замок Smartec ST-EL180MLD предназначен для установки на двустворчатые двери, контролируемые СКУД, а также на двери эвакуационных выходов. Он состоит из двух зеркально выполненных частей, каждая из которых удерживает дверную створку в закрытом состоянии при усилиях на отрыв до 180 кг. Датчики Холла, встроенные в обе части электрозамка, позволяют выполнять мониторинг его состояния, при этом визуальный контроль осуществляется с помощью светодиодов, а специальные релейные выходы обеспечивает подачу тревоги при попытке взлома устройства. Этот электромагнитный замок можно монтировать на двустворчатые двери, открывающиеся как внутрь, так и наружу, а при использовании специального адаптера – на стеклянные двери.

• Сила удержания 2x180 кг
• Универсальное питание 12 или 24 В пост. тока
• Электромагнитный замок Smartec для установки на двустворчатые двери
• Двухцветная светодиодная индикация
• Конструкция для преодоления остаточной намагниченности
• Релейный выход мониторинга прижима якоря и наличия питания
• Датчик Холла для мониторинга состояния замка
• Корпус замка из анодированного алюминия
• Адаптеры для монтажа на открывающиеся наружу или внутрь двери, а также на стеклянные двери

В случае отключения питания он приводит дверь в незапертое положение, поэтому может быть использован для оснащения дверей на путях эвакуации при пожаре. По этой же причине в наиболее ответственных точках прохода рекомендуется дополнить этот электромагнитный замок механическим или электромеханическим запирающим устройством. Отметим, что благодаря отсутствию движущихся и трущихся частей, все электрозамки линейки Smartec имеют высокую надежность и длительный срок службы.

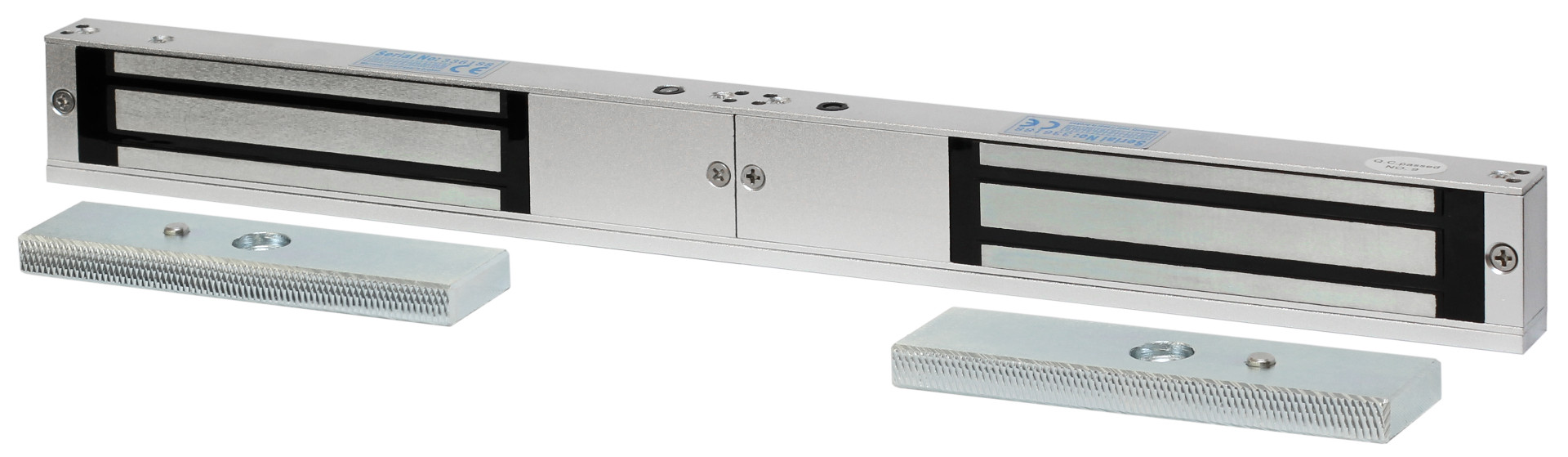

Конструктивно электромагнитный замок Smartec ST-EL180MLD состоит из двух зеркально выполненных электрозамков, состоящих из электромагнита, который крепится на дверной коробке, и металлической ответной пластины, монтируемой на дверь. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым устройство притягивает к себе металлическую пластину, установленную на створке. В случае отсутствия питающего напряжения это поле исчезает, электромагнитный замок разблокируется и створки можно свободно открыть. Для преодоления остаточной намагниченности предусмотрено специальное цинковое покрытие якоря замка совместно с пружинным механизмом.

Для контроля своего состояния Smartec ST-EL180MLD оснащен двумя датчиками Холла – по одному на каждую створку, которые реагируют на магнитное поле, создаваемое электромагнитной катушкой замка. При этом датчики располагаются внутри устройства и невозможно визуально определить, снабжен замок таким детектором или нет. Реле, которым управляет микросхема датчика Холла, срабатывает при наличии магнитного потока, т.е. когда створка закрыта и якорь притянут к электромагниту. Данное реле может быть подключено к внешней системе сигнализации, а «снятый» с него сигнал информирует систему доступа о том, что электромагнитный замок Smartec находится не под напряжением или повреждена линия электропитания.

Кроме того, датчик Холла сигнализирует о взломе устройства при снижения силы прижима якоря к электромагниту. Такая ситуация возможна, например, если злоумышленники намеренно повредили рабочую поверхность якоря замка для облегчения несанкционированного проникновения в защищаемое помещение. Причем двухцветная светодиодная индикация, которой оснащен этот электромагнитный замок, обеспечивает визуализацию различных состояний устройства: не горит – нет питания, красный – якорь не прижат или плохой прижим, зеленый – нормальный прижим якоря.

При использовании ST-EL180MLD в составе СКУД этот электромагнитный замок Smartec необходимо подключить к управляющему выходу контроллера. Если планируется раздельное управление створками двустворчатой двери, то каждую часть замка нужно подключить к отдельному выходу. Как и многие другие устройства Smartec, этот замок можно установить на двери, открывающиеся как наружу, так и внутрь. В первом случае используется L-адаптер, а во втором – адаптер Z. При необходимости можно использовать адаптер U-образной формы и смонтировать электромагнитный замок на двустворчатую дверь, выполненную из стекла толщиной 8−15 мм.
