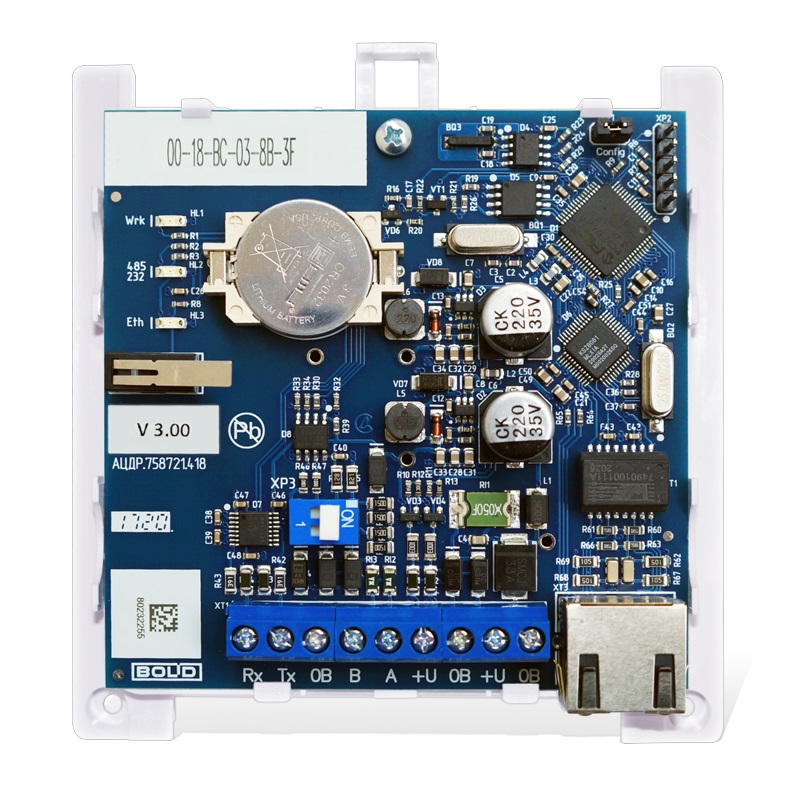

Болид С2000-Ethernet

Артикул: НФ-00071949

Производитель: Болид

Цена с НДС 20%
  • Розничная цена:  3524
Нашли дешевле?

Поставка под заказ ( уточняйте по телефону ).


Варианты оплаты

Безналичный расчет

Наличный расчет

Банковские карты

Хочу стать партнером!
Купить с установкой и скидкой!
"С2000-Ethernet" предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно.
В ИСО "Орион" используется для организации связи приборов по локальной сети.
В системе автоматизированного учета "Ресурс" используется для получения показаний приборов учета с удаленных объектов.


Основные особенности:

  • организация передачи по локальной сети на участке ИСО "Орион":
    между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами;
    между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000");
    между пультом ("С2000M","С2000") и приборами;
  • организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet";
  • возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе.

ПАРАМЕТРЫ РАБОТЫ ИНТЕРФЕЙСОВ RS-485/RS-232 (HALF-DUPLEX):

  • Скорости передачи данных: 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/сек
  • Количество стартовых/стоповых бит - 1
  • Без контроля четности
  • Максимальная длина пакета - 255 байт
  • Настройка признаков упаковки данных (возможно использование нескольких признаков):
    - максимальная длина пакета - (0-255);
    - пауза между принятыми байтами - (0 - 65535 мс);
    - разделитель (0 - 0xFF). Действие разделителя. При приеме разделителя:
    a) отослать пакет;
    b) отбросить разделитель и отослать пакет;
    c) принять еще один байт, следующий за разделителем, и отослать пакет

ПАРАМЕТРЫ РАБОТЫ ПО ETHERNET-КАНАЛУ:

  • Скорость передачи - 10 Мбит/с
  • Используемые протоколы: UDP, ICMP (ping), ARP
  • Прием/передача единичных пакетов
  • Максимальное количество аналогичных устройств, на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "С2000-Ethernet" - 10
НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ ПАРАМЕТРА
v2.XXv3.XX
Параметры работы по локальной сетискорость передачи10 Мбит/с10/100 Мбит/с
используемые протоколыUDP, ICMP (ping), ARPUDP, ICMP, ARP, DNS, DHCP-клиент
поддерживаемые способы адресации IP-пакетовприем/передача единичных пакетов
прием широковещательных пакетов
максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet"815
Параметры работы интерфейсов RS-485/RS-232скорость передачи данных для работы с приборами "Орион" – 9600 бит/с
для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с
для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
для работы с приборами "Орион" – 9600 бит/с
для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с
для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
режимполудуплекс
параметры работы в RS8 бит данных и 1 стоповый
8 бит данных и 2 стоповых
8 бит данных, 1 стоповый
8 бит данных, 1 стоповый, чёт
8 бит данных, 1 стоповый, нечет
8 бит данных, 2 стоповый
8 бит данных, 2 стоповый, чёт
8 бит данных, 2 стоповый, нечет
9 бит данных, 1 стоповый
9 бит данных, 2 стоповый
максимальная длина пакета264 байта511 байт
длина линии связи RS-485не более 1500 м
длина линии связи RS-232не более 20 м
Напряжение питания12 ÷ 24 В постоянного тока
Потребляемый токне более 90 мА - при напряжении питания 12 В
не более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питанияне более 3 сне более 10 с
Рабочий диапазон температурот минус 30 до +50 °C
Степень защиты корпусаIР20IР30
Габаритные размеры102×107×39 мм
Вес приборане более 0,2 кг
Программирование приборапрограммой UPROG по Ethernet или RS-232программой UPROG по Ethernet или RS-485
Подключение к ПКчерез интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
Подключение к приборуRS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
