TLK TFI-336080-GHMH-R-GY

Телекоммуникационные напольные шкафы серии Lite II(TFI-R) представляет собой сборно-разборную конструкцию, предназначенную для установки телекоммуникационного и северного оборудования. Подразделяются на шкафы высотой 18, 24, 33, 42 и 47U, в сочетании с размерами 600х600мм,  600х800мм, 600х1000мм, 800х800мм и 800х1000мм (ширина/глубина). Конструкция шкафа сборно-разборная, состоящая из цельносварных рам, соединенных между собой перемычками, крышей и основанием.

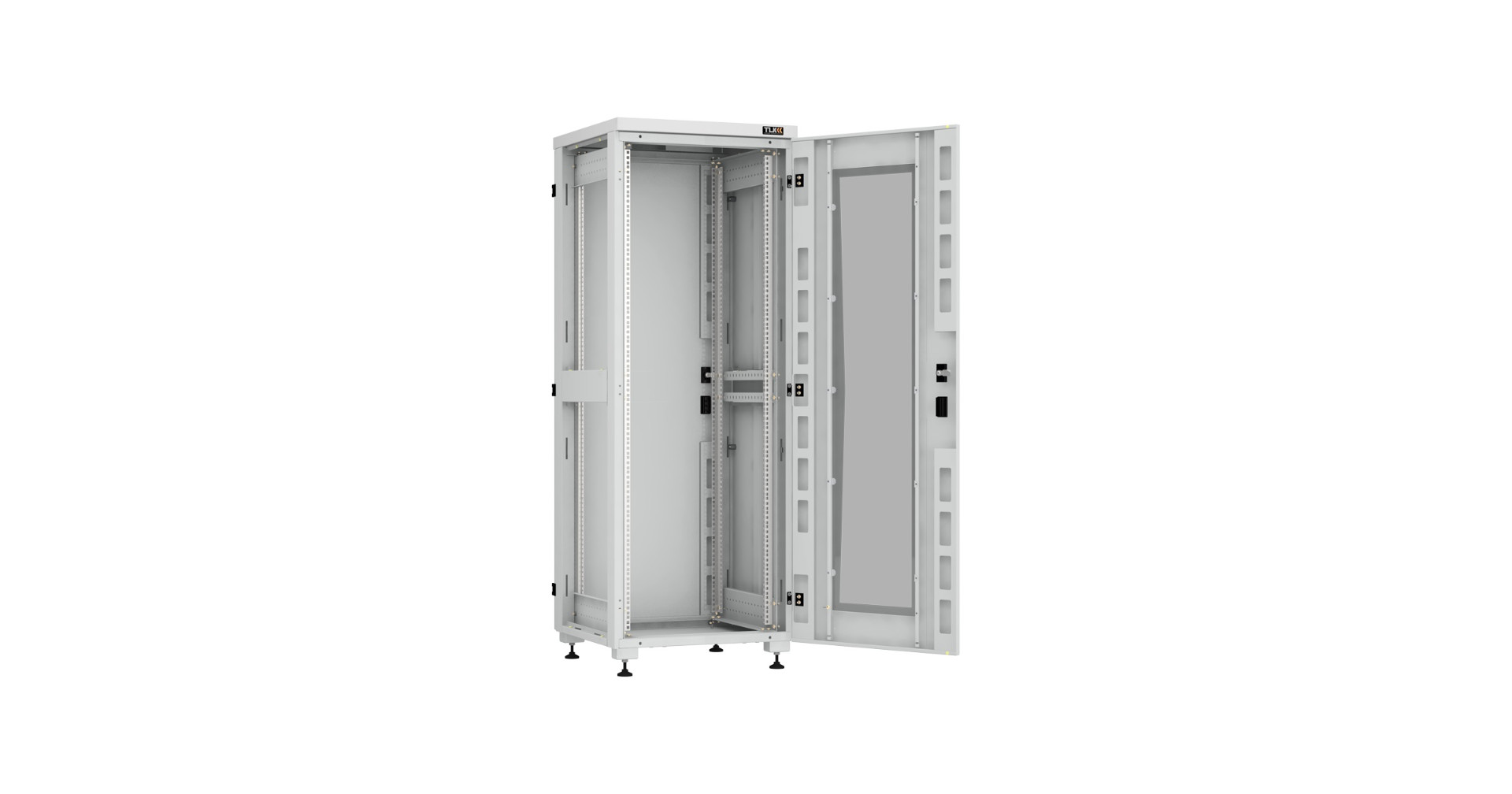

Спереди и сзади имеется дверь. Слева и справа шкафа имеются съемные панели. Ввод кабеля осуществляется через основание шкафа или через крышу, через кабельные вводы, которые закрыты выламываемыми заглушками. Количество кабельных вводов: в основании - 1 шт (выламываемый), в крыше — 2 шт (выламываемый). Размер отверстий кабельного ввода составляет 270х56мм. Имеются посадочные места в крыше  под установку вентиляторного блока. На выбор, можно установить вентиляторный блок на 2 вентилятора или вентиляторный блок на 4 вентилятора, на глубине 1000мм допускается установка вентиляторного блока на 6 вентиляторов. Размеры посадочного места под установку вентиляторного блока в крышу и дно шкафа составляет 270х270мм. Передняя дверь открывается на угол до 180 градусов. Боковые стенки шкафа являются съемными, за счет чего доступ к установленному в шкаф оборудованию может осуществляться с четырёх сторон.

Для установки оборудования стандарта 19", шкафы оснащаются двумя парами монтажных направляющих. Глубину установки оборудования на монтажных направляющих внутри шкафа можно изменять благодаря отверстиям в соединительной планке с шагом 25мм. Максимальное раздвижение монтажных направляющих зависит от глубины и ширины шкафа. Металлические части шкафа соединяются между собой проводами заземления на шпильку М4. Провода заземления входят в базовую комплектацию. Наличие на всех металлических частях шкафа заземляющих элементов, возможность соединения заземляющим контуром всех токопроводящих деталей конструкции, а также наличие посадочного места для подключения внешнего заземления делает шкафы электробезопасными.

Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф серии TFI составляет 800 кг. Степень защиты шкафа составляет IP 20.

Ключевые возможности:

• Легкосъемные боковые стенки позволяют быстро добраться до нужного оборудования
• Все стенки и двери снабжены замками.
• Удобная ручка с замком на передней и задней двери (отдельный ключ)

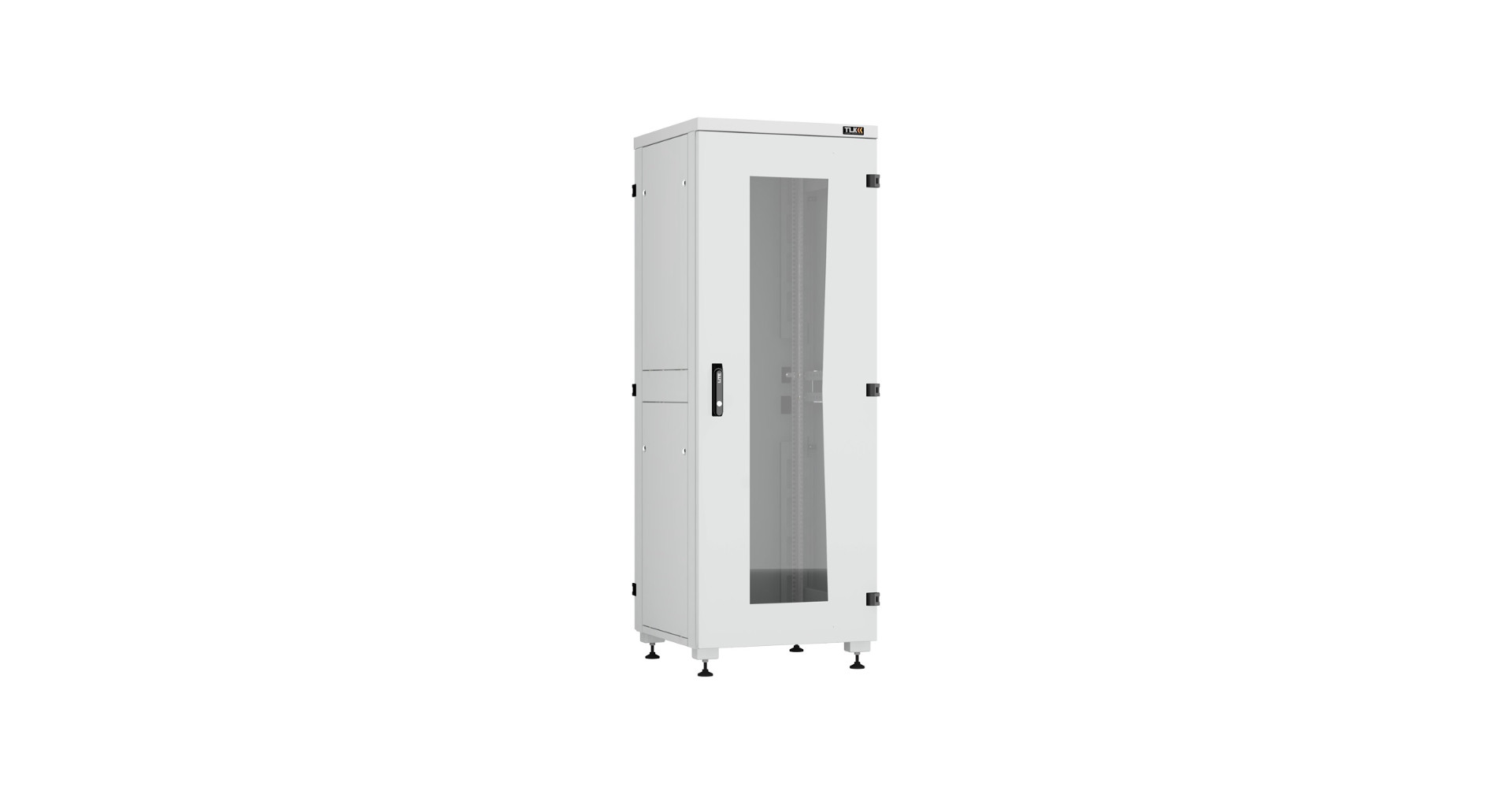

• Дверь со вставкой из закаленного тонированного в массе стекла дает хороший обзор установленного в шкафу оборудования
• Двери и стенки дополнительно усилены с внутренней стороны для придания конструкции большей жесткости
• Возможна установка поворотных роликов со стопорами или регулируемых по высоте опор (опоры и ролики поставляются отдельно)
• Для организации принудительного охлаждения оборудования, на крыше предусмотрены места для крепления вентиляторных блоков
• Быстрое перенавешивание двери не предусмотрено.
• Оцинкованные монтажные профили из 1,5 мм стали обеспечивают надежное закрепление оборудования
• Каждый профиль закреплен в 3-х точках. Глубину установки можно регулировать
• На потолке и в полу имеются кабельные вводы, закрытые выламываемыми заглушками. Возможна установка щеточных вводов.
• Все узлы шкафа объединяются в единый замкнутый электрический контур проводами заземления
• Рамы со сложным профилем обеспечивают жесткость и хорошую грузоподъемность шкафа: распределенная нагрузка до 800 кг
