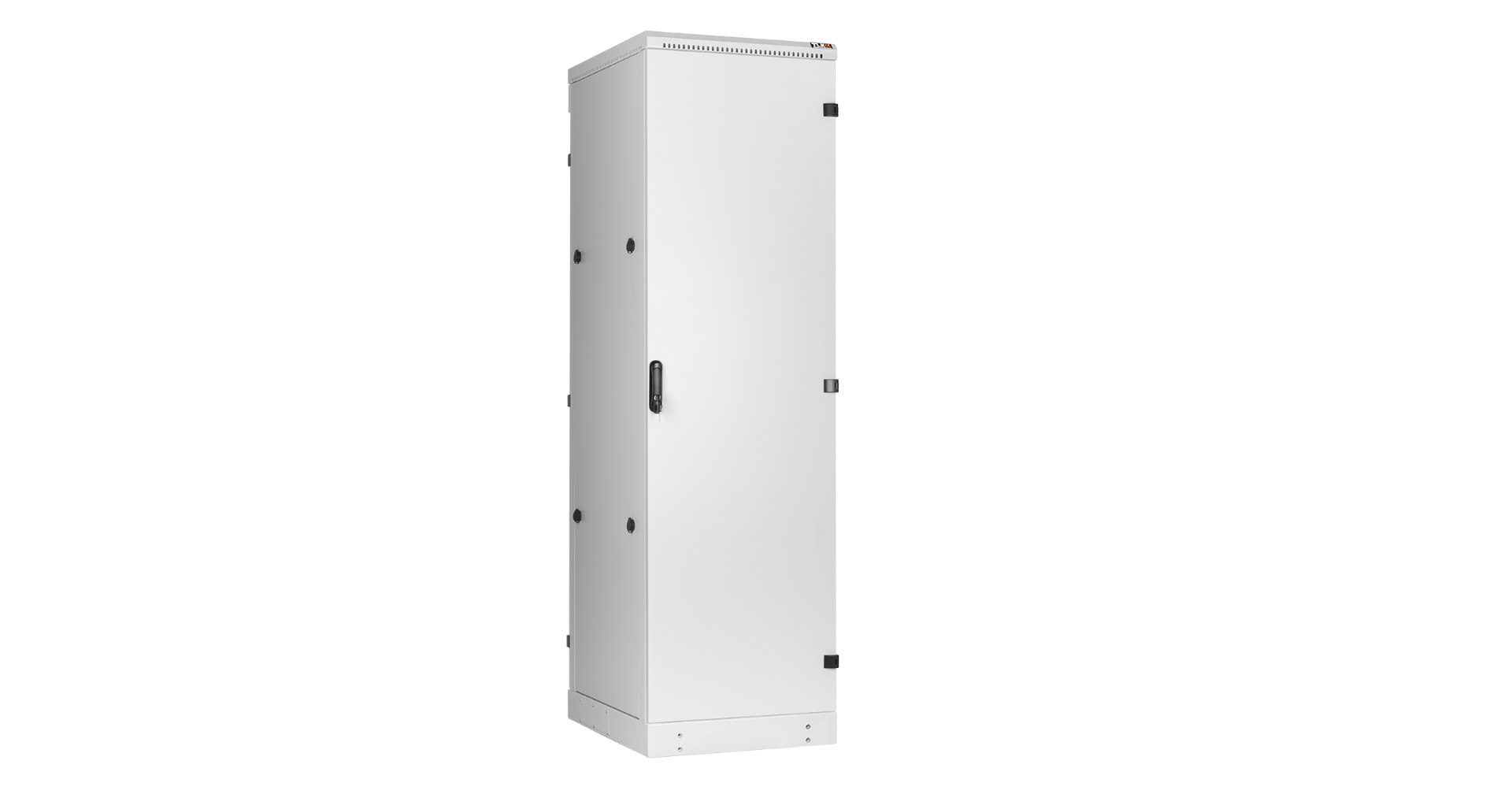

TLK TFM-426080-MMMM-GY

Напольные промышленные шкафы серии «Industry» TFM предназначены для размещения значительного объема активного и пассивного телекоммуникационного оборудования, в помещениях с повышенной запыленностью, влажностью, возможного воздействия агрессивных сред, риска механического воздействия и незначительных вибраций.

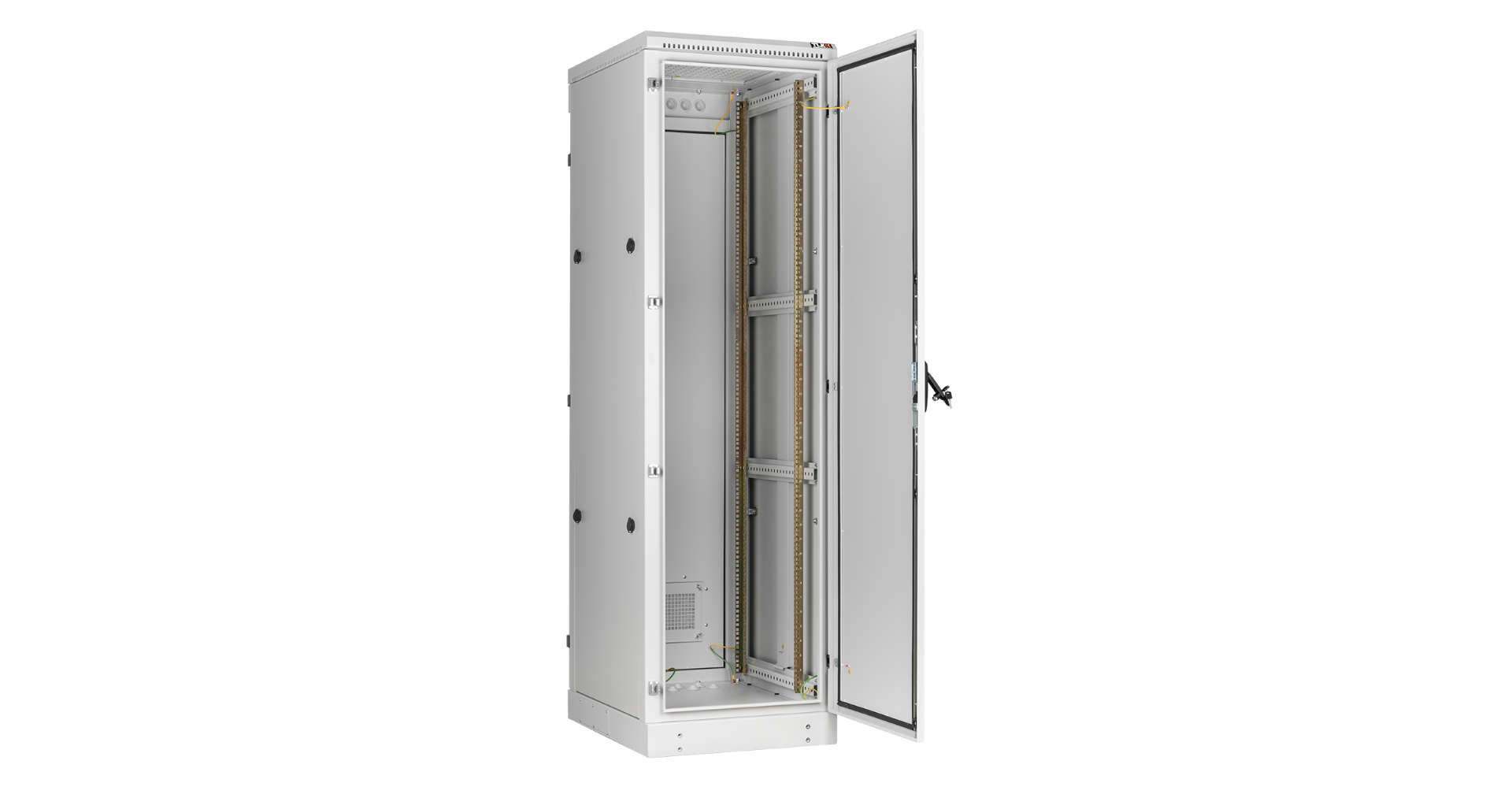

Шкаф серии TFM представляет собой металлическую, сборно-разборную конструкцию, в основе которой несущий каркас, состоящий из: двух вертикальных рам, основания, потолочной панели, четырех соединительных профилей и перемычек. На каркас устанавливаются передняя и задняя двери, съемные боковые панели и фальш-крыша. Двери с углом открытия более 180 градусов и съемные боковые панели, предоставляет доступ внутрь шкафа с четырех сторон, для установки и обслуживания оборудования. Наличие в дверях и боковых панелях замков с поджимом, обеспечивают надежную фиксацию в закрытом положении, а уплотнительный контур дверей и боковых проемов шкафа герметичность в условиях незначительной вибрации или ударных воздействий в месте установки шкафа. Для установки телекоммуникационного оборудования, внутри шкафа располагаются две пары монтажных направляющих 19" регулируемые по глубине. Цифровая маркировка юнитов (U) монтажных направляющих 19", создает дополнительное удобство при размещении оборудования.

Система естественной вентиляции состоит из двух вентиляционных проемов, оснащенных съемными фильтрами. Один расположен в задней двери, а другой в потолочной панели. Принудительная вентиляция шкафа обеспечивается установкой вентиляторного блока TLK для напольных шкафов с фильтром. При этом в потолочную панель устанавливаются либо на 4 либо на 6 вентиляторов. Вентиляционный проем потолочной панели прикрывает съемная фальш-крыша, обеспечивая дополнительную защиту от осаждения пыли, механического воздействия сторонних предметов, а также попадания воды и мелких брызг во всех направлениях, не ухудшая вентилируемость внутреннего пространства шкафа.

Отверстия кабельных вводов расположены в основании и со стороны задней двери. Герметичность кабельных вводов обеспечивается герметизированными кабельными ввод-сальниками. Подвод кабеля к кабельным вводам основания может осуществляться с задней и боковых сторон цокольной части основания. Возможна установка шкафа на регулируемые опоры и ролики одновременно. Все токопроводящие части шкафа заземлены между собой, образуя единый контур заземления. Антикоррозионное покрытие шкафа выполнено ударопрочной порошковой краской.

Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601.2-90 (19-дюймовому стандарту IEC 297-2). Степень защиты по ГОСТ 14254-96 (МЭК 529-89) – IP54. Шкаф поставляется в разобранном виде, упакованным в три коробки.

Максимальная допустимая распределенная нагрузка на шкафы серии TFM составляет 700 кг.

Ключевые особенности:

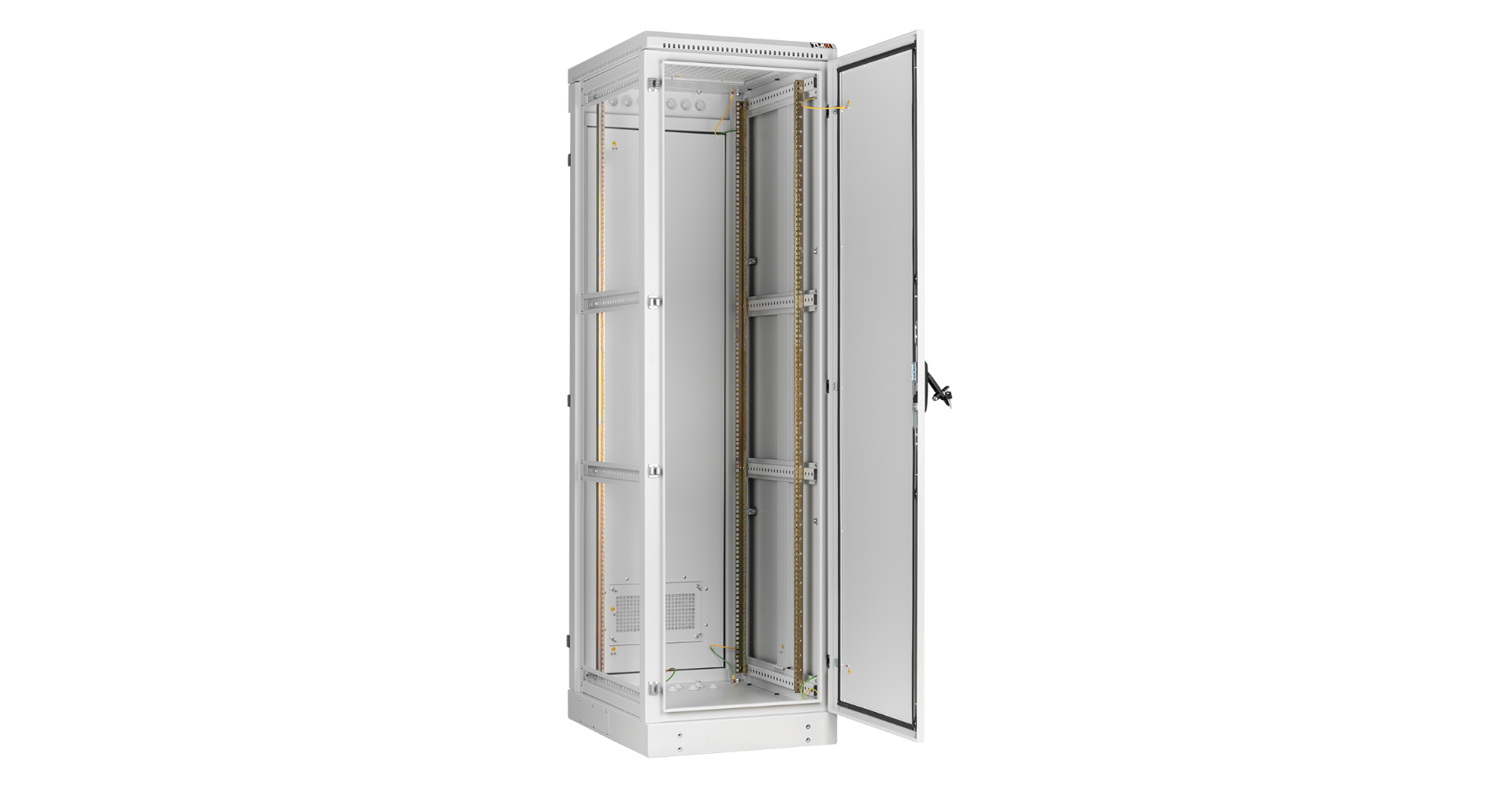

• Легкосъемные боковые стенки. Защелки позволяют быстро и просто снять стенку, чтобы добраться до нужного оборудования.
• Для предотвращения несанкционированного доступа, все стенки и двери снабжены замками. Для задней двери и боковых стенок используется один ключ.
• Удобная ручка с замком на передней двери. Для передней двери используется отдельный ключ.
• Задняя дверь и стенки дополнительно усилены с внутренней стороны для придания конструкции большей жесткости.
• Возможна одновременная установка поворотных роликов и регулируемых по высоте опор (ролики и опоры поставляются отдельно)
• Для организации принудительного охлаждения оборудования на крыше и в полу предусмотрены места для крепления вентиляторных блоков.
• Петли-защелки позволяют легко и быстро демонтировать переднюю и заднюю дверь или перевесить их в другую сторону. Угол открытия дверей — 180 градусов.
• Гальванически оцинкованные монтажные профили из 2 мм стали обеспечивают надежное закрепление оборудования. На профилях сделаны насечки для маркировки юнитов.
• Каждый профиль закреплен в 4-х точках. Глубину установки можно регулировать. На шкафах шириной 800 мм направляющие вынесены внутрь, что обеспечивает массу свободного пространства и удобный доступ к оборудованию.
• Кабельные вводы: на цоколе- два сбоку (закрыты заглушками), один сзади; В полу и потолке - по одному. Возможна установка щеточных вводов.
• Все узлы шкафа объединяются в единый замкнутый электрический контур проводами заземления.
• Цельносварные рамы обеспечивают жесткость и хорошую грузоподъемность шкафа: допустимая распределенная нагрузка до 700 кг.
