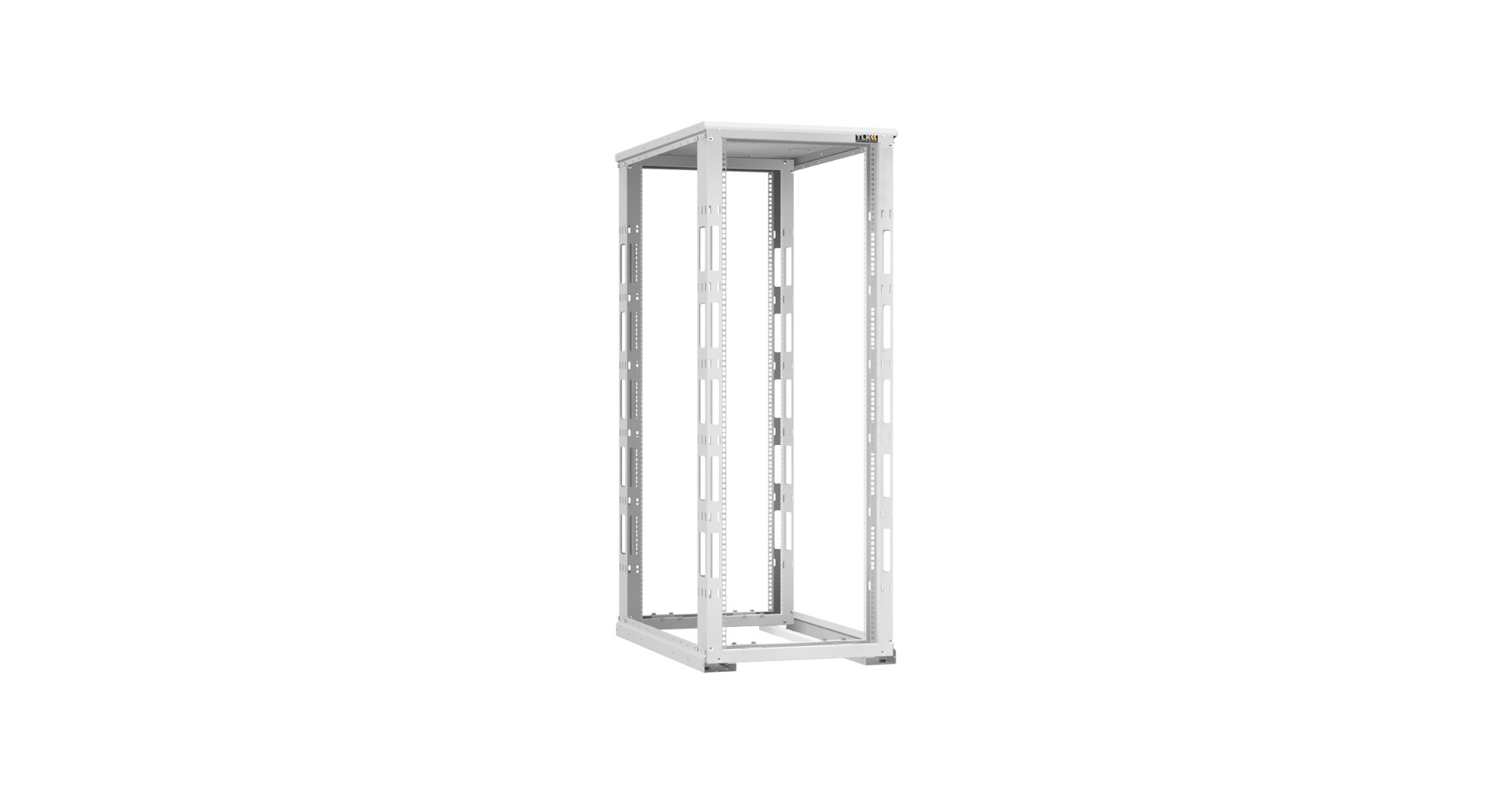

TLK TRD-476080-R-GY

Стойка монтажная двухрамная серии «DOUBLE» (TRD) является простым и экономичным решением для разнообразных проектов, требующих размещения различных видов оборудования в 19-дюймовом стандарте в соответствии с МЭК 297. Простая сборка, возможность регулирования по глубине и свободный доступ к оборудованию, делают стойку универсальным решением.

Стойка не выполняет функции ограничения доступа к оборудованию, поэтому рекомендуется устанавливать в закрытых помещениях с ограничением доступа персонала.

Стойка состоит из двух сборных рам, двух опор (основания) и цельной крыши. Выпускается два стандартных решения с максимальной глубиной 800 мм и 1000 мм. Монтажная глубина каждой стойки регулируется с шагом 75 и 100 мм и варьируется в диапазоне от 500 до 1000 мм и от 300 до 800 мм. Возможность изменения глубины стойки позволяет подобрать оптимальное расстояние полезной глубины для надёжной фиксации устанавливаемого оборудования. Вертикальные направляющие имеют отверстия для прокладки и фиксации кабеля, а также маркировку юнитов, что существенно упрощает монтаж оборудования. Ввод кабеля может осуществляться через основание или крышу стойки, для этого в крыше имеются три кабельных ввода закрытых заглушками. Вместо заглушки опционально можно установить щёточный ввод. Внутренняя ширина рамы, под установку оборудования, составляет 484 мм, это позволяет устанавливать в стойку широкий спектр коммуникационного и серверного оборудования.

Большая площадь опоры оснований позволяет установку стойки на фальшпол и её фиксация к полу через отверстия в опорных кронштейнах анкерными болтами М8 (не входят в комплект поставки). Возможна установка стойки на регулируемые опоры и поворотные ролики одно-временно (регулируемые опоры и ролики в базовый комплект поставки не входят). Ролики применяются для удобной транспортировки стойки до места установки перед монтажом оборудования. Все металлические части стойки имеют заземляющие элементы и соединяются в единый контур проводами заземления (входят в базовый комплект поставки).

Основные особенности:

• Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской светло-серого (RAL 7035)
• Кабельные вводы: на цоколе — три на крыше (закрыты заглушками). Возможна установка щеточных вводов
• Все детали стойки выполнены из 2 мм стали. Профилированные рамы обеспечивают жесткость и хорошую грузоподъемность стойки: распределенная нагрузка до 650 кг
• Крепление оборудования производится непосредственно на несущие рамы. Глубину установки рам можно регулировать на этапе сборки стойки. На рамы нанесена маркировка с нумерацией юнитов
• Все узлы шкафа объединяются в единый замкнутый электрический контур проводами заземления
• Возможна одновременная установка поворотных роликов и регулируемых по высоте опор (ролики и опоры поставляются отдельно)

Комплект поставки:

Крыша с установленными заглушками кабельного ввода - 1 шт
Вертикальная направляющая с маркировкой юнитов правая - 2 шт
Вертикальная направляющая с маркировкой юнитов левая - 2 шт
Поперечная планка - 4 шт
Опорная балка - 2 шт
Опора роликовая - 4 шт
Руководство по эксплуатации - 1 шт
Инструкция по сборке - 1 шт
Крепеж - 1 шт
Комплект проводов заземления - 1 шт
Крепеж для объединения стоек - 1 шт
