TLK TWC-186015-BS-GY

Пристенная поворотная секция серии «Classic II» TWC-BS — предлагается в качестве аксессуара к настенным шкафам TLK серии TWC-R. Пристенная поворотная секция предназначена для изменения модификации шкафа из односекционного в двухсекционный. Двухсекционная модификация настенного шкафа TWC-R увеличивает внутреннее полезное пространство в шкафу позволяя размещать более глубокое оборудование, дает возможность устанавливать оборудование в задней части шкафа, а также обеспечивает дополнительный доступ в шкаф с задней стороны для установки и обслуживания оборудования. Двухсекционная модификация настенного шкафа TWC-R может быть глубиной 606 мм, либо 756 мм.

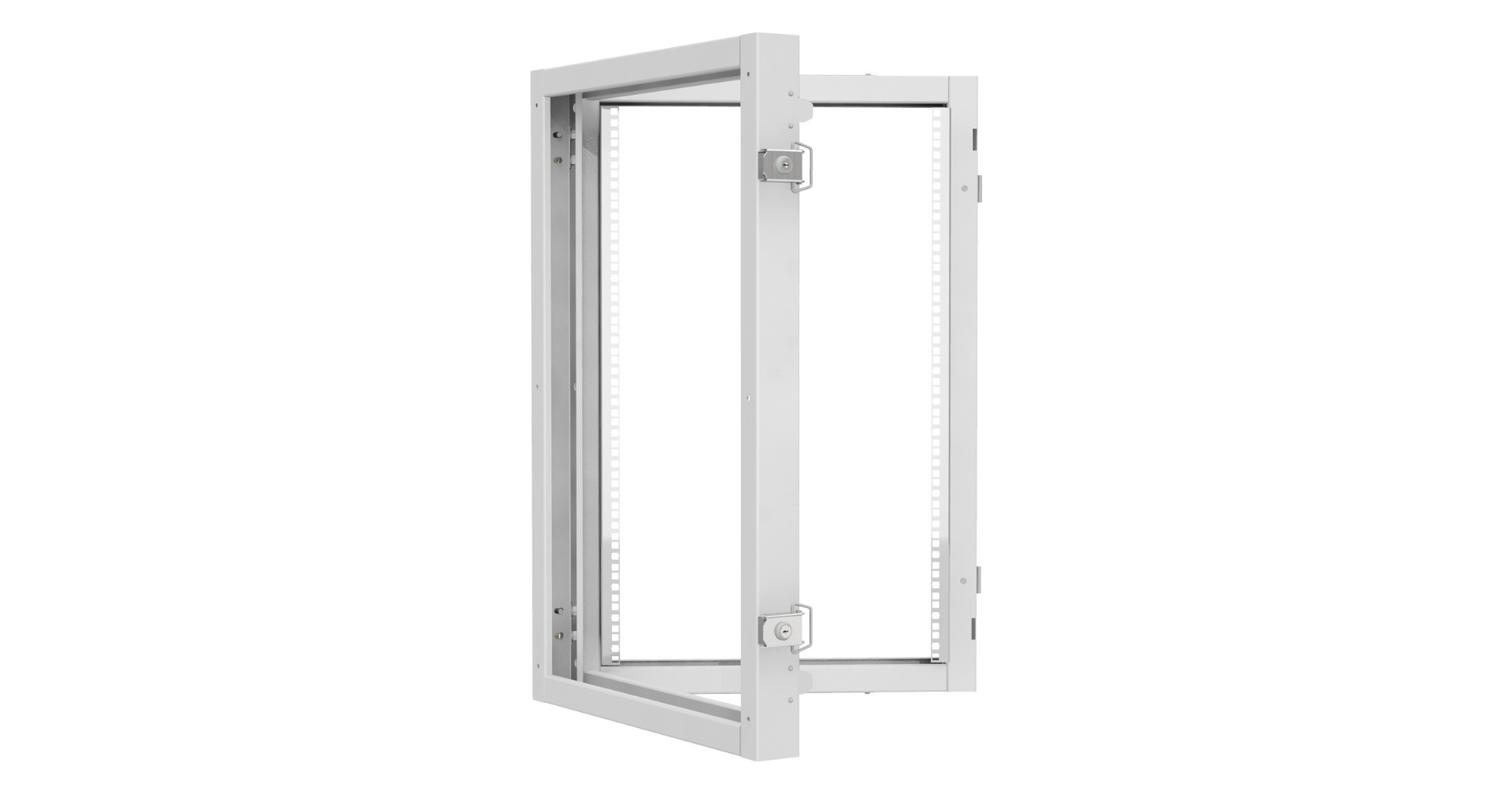

Пристенная поворотная секция состоит из цельносварного пристенного и поворотного модулей, соединенных между собой шарнирными петлями.  Запирание поворотного модуля пристенной секции осуществляется замками-защелками. Одна пара направляющих 19” в пристенном модуле позволяет размещать оборудование незначительной глубины . Закрытые съемными цельнометаллическими заглушками отверстия кабельных вводов 270х56 мм в нижней и верхней части пристенного модуля, можно оборудовать, в качестве аксессуара щеточными вводами TLK для напольных шкафов. Пристенная поворотная секция и настенный шкаф TWC-R одной высоты, имеют идентичное расположение точек крепления на стену. Поэтому при необходимости изменения модификации имеющегося в пользовании шкафа TWC-R посредством пристенной поворотной секции, возможно использование существующих точек крепления под анкерные болты М8. Угол открытия поворотного модуля двухсекционного шкафа TWC-R при подвешивании на стену составляет 100°. Токопроводящие части поворотной секции и шкафа заземляются между собой образуя единый контур заземления. Антикоррозионное покрытие поворотной секции выполнено ударопрочной порошковой краской.

Пристенная поворотная секция выполнена в системе несущих конструкций серии 482,6 мм ГОСТ 28601.2-90 (19-дюймовому стандарту IEC 297-2).

Пристенная поворотная секция поставляется в собранном виде, упакованной в одну коробку.

Основные особенности:

• Надежная фиксация поворотной секции в закрытом положении обеспечивается замками-защелками, запираются на ключ.
• Плоские петли повышенной нагрузочной способности предотвращают перекос при открывании шкафа (угол 100 градусов)
• Отверстие кабельного ввода, закрыты съемными металлическими заглушками. Вместо заглушек возможна установка щеточных вводов. (Щеточные вводы в базовый комплект поставки не входят).
• Монтажные направляющие 19" с возможностью регулировки, позволяют размещать оборудование незначительной глубины.
• Монтажные отверстия специальной формы, облегчают навешивание и крепления шкафа к стене.
• Все токопроводящие части поворотной секции объединяются между собой проводами заземления.
